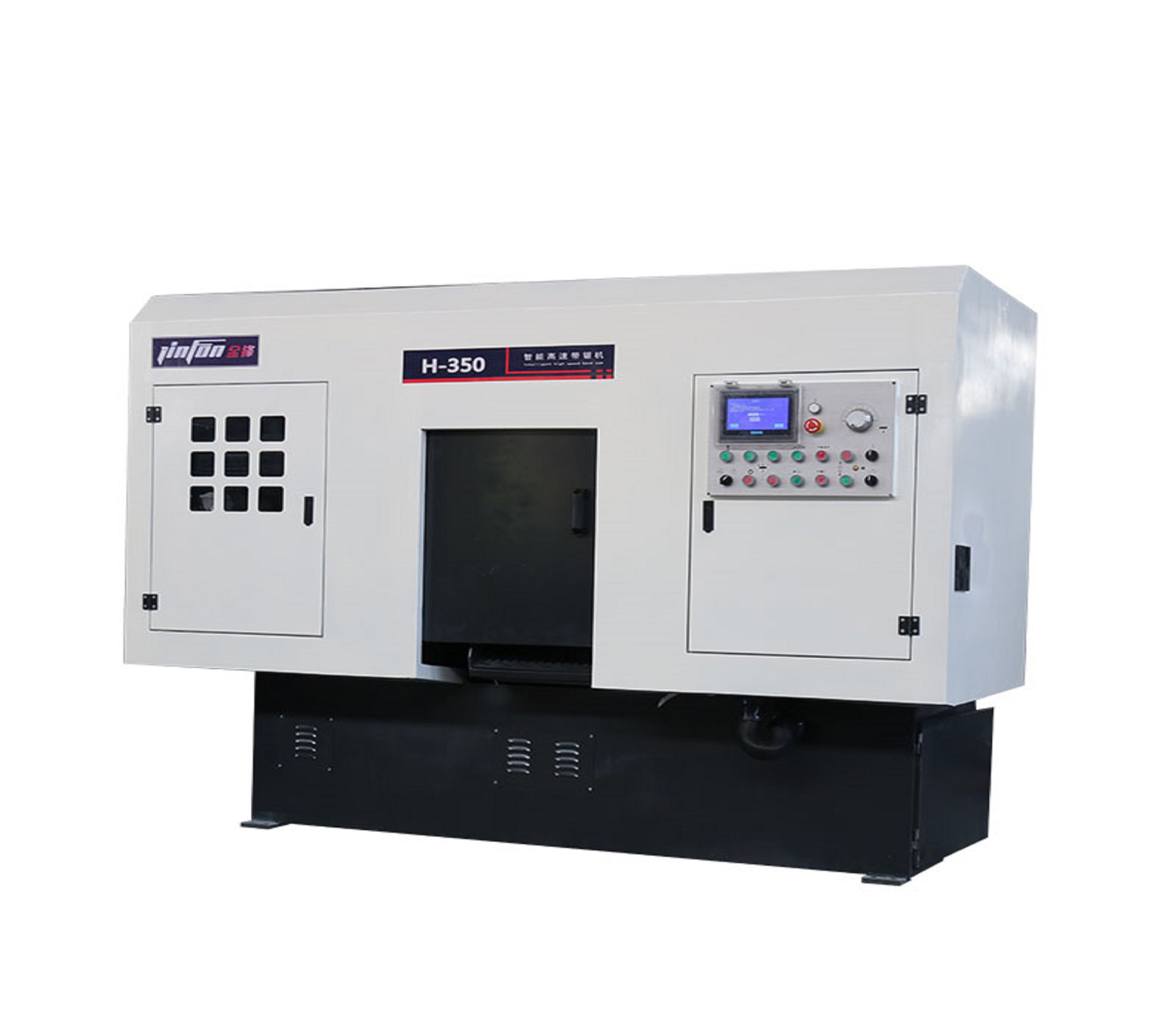

H-350智能型數控高速帶鋸床

一、機床性能特點概述：

1. 全自動數控臥式帶鋸床是公司開發的新型光機電一體化設備，產品集國內外同類產品之精華，科技含量高，具有高自動化程度、高鋸切精度和高效率等顯著特點，是大批量下料的理想設備。
2. 本產品大量應用先進成熟的數控技術，以可編程的PLC控制器替代常規電器控制，大大提高鋸床的工作可靠性；以伺服電機為核心的送料控制系統，實現了送料的高精度；具有人機對話功能的“人機界面”操作面板可實現，多組程序預設，使操作更加智能化，機械操作極為簡便且效率卓越；產品尚屬國內首創，產品各項技術指標處于國內領先并達到國際同類產品先進水平。
3. 用戶使用時只需安裝好工件，輸入需切削的長度、數量，然后將模式轉換為自動模式，設備即可按照預定的程序自動進行切削，夾緊工件－鋸切－鋸切完畢退刀－送料－再夾緊工件......，如此周而復始直至將工件切削至預設的數量。
4. 雙立柱龍門結構，直線導軌導向，液壓油缸驅動，升降靈活、鋸切精度高鋸切穩定，智能的鋸切程序，可自動檢測鋸切過程中力的變化而改變鋸切速度，提高了鋸切效率，避免暴力鋸切，有效延長了鋸條的使用壽命。
5. 采用液壓夾鉗結構，工件自鋸床前方進入鋸切位置，進行鋸切
6. PLC控制，觸摸屏顯示，智能的人機界面，操作方便。
7. 鋼刷式清屑，保證鋸屑徹底清理。同時配備螺旋排屑器，可將鋸切產生的鐵屑排到專門的小車上集中推走。
8. 主傳動采用蝸輪蝸桿減速機，動力強勁，性能可靠，經過精密平衡校正，運轉平穩可靠。
9. 鋸口窄、省料、節能。
10. 合理的鋸帶預導向及導向裝置，有效的延長鋸帶壽命，可移動鋸條導向裝置和側壓緊裝置共同運動，結構穩固、運動靈活。傳動件往精密平衡矯正，減少震動，下降速度平穩，此精密系統可防止鋸條非正常破壞，達到理想鋸切效果。
11. 采用高效節能設計簡潔之電路，電氣箱優異的空間，不僅確保機器低故障率且方便維修、節省時間；
12. 為了保證機器運行的可靠性，本機上的鋸條、導軌、電器元件、液壓元件均為國內外知名品牌的優質產品。

二、機床主要技術參數

1、鋸切能力：             圓料：φ350

                          方料：350×350

2、電機功率：             主電機功率：  5.5kw   380v  50Hz

                          油泵電機功率：1.5kw  380v  50Hz

                          水泵電機功率：0.09kw  380v  50Hz

3. 鋸 帶 規 格：           4600*41*1.3 mm
4. 鋸帶漲緊：              液壓
5. 鋸條線 速 度：          20-100m/min（變頻調速）
6. 工作給進方式：          智能的切削進給系統可根據鋸切力的變化自動調整鋸切速度
7. 工作夾緊方式：          液壓
8. 送料方式：              伺服電機控制，直線導軌導向。
9. 工作臺承載：             3000kg
10. 主傳動方式：            齒輪減速機
11. 工作虎鉗高度：          220mm
12. 單次最大送料長度：     500mm
13. 剩余料頭長度：          ≤200mm
14. 單次送料精度 ：         ＜±0.2
